Vlastnosti
WFB54580AA-ECL
2,5G 80 km jednovláknový SFP LC transceiver je vysokovýkonný -optický modul pre diaľkové-prenosy s jedným{4}}vláknom cez 9/125 μm jedno-vlákno. Pri prevádzke s rýchlosťou 2,5 Gbps s dosahom 80 km je ideálny pre metropolitné chrbticové siete a podnikové hlavné prepojenia. Technológia BiDi umožňuje obojsmernú komunikáciu cez jedno vlákno, čím zdvojnásobuje kapacitu a zároveň znižuje náklady na kabeláž. Postavený s laserom DFB a prijímačom APD poskytuje výnimočnú integritu signálu v celom rozsahu 80 km. Tento modul, ktorý je plne kompatibilný s rozhraním SFP MSA a rozhraním LC, je{15}}vymeniteľný za prevádzky a obsahuje-DDM v reálnom čase na proaktívnu údržbu. Tento modul ponúka spoľahlivosť-úrovne operátora pre náročné nasadenia na dlhé{18}}dopravy.
2,5G 80km jednovláknový SFP LC transceiver skonštruovaný s presným jedno-režimovým LC konektorom, ktorý zaisťuje skalo{3}}pevné fyzické prepojenie, ktoré eliminuje straty a odrazy signálu. Toto priemyselné-štandardné rozhranie zaručuje bezproblémovú integráciu s vašou existujúcou optickou infraštruktúrou a poskytuje konzistentný výkon vo všetkých uzloch vašej siete. Dôverujte spoľahlivosti tohto osvedčeného dizajnu konektora, aby ste mohli-udržať plynulý tok kľúčových údajov vašej misie, míľu po míli.
2,5G 80km jednovláknový SFP LC transceiver efektívne funguje na jedinom +3.3V napájacom zdroji, čo výrazne zjednodušuje dizajn systému a zároveň znižuje celkovú spotrebu energie. Tento nízkonapäťový{4}}dizajn pomáha znižovať tvorbu tepla, zaisťuje chladnejšiu prevádzku a vyššiu-dlhodobú spoľahlivosť hardvéru. Vyberte si inteligentné, energiu{7}}úsporné riešenie, ktoré znižuje náklady na energiu bez zníženia výkonu-udržateľné siete začínajú tu.
Transceiver 2,5G s dĺžkou 80 km s jedným vláknom SFP LC, navrhnutý tak, aby spĺňal priemyselné špecifikácie SFP MSA a SFF{4}}8472, zaručuje bezproblémovú interoperabilitu s prakticky všetkými štandardnými sieťovými zariadeniami na trhu. Táto univerzálna zhoda vás oslobodzuje od uzamknutia-dodávateľa a poskytuje vám flexibilitu pri získavaní zdrojov a škálovania vašej siete podľa vašich vlastných podmienok. Jednoducho pripojte, pripojte a nasaďte - s istotou, ktorá pochádza z prísneho dodržiavania celosvetovo uznávaných noriem.
Parameter
|
Absolútne maximálne hodnotenia |
|||||||||||
|
Parameter |
Symbol |
Min. |
Max. |
Jednotka |
Poznámka |
||||||
|
Skladovacia teplota |
Tst |
-40 |
85 |
stupňa |
|||||||
|
Vstupné napätie |
Vin |
GND |
Vcc |
V |
|||||||
|
Napájacie napätie |
Vcc-Vee |
-0.5 |
+3.6 |
V |
|||||||
|
Odporúčané prevádzkové podmienky |
|||||||||||
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|||||
|
Napájacie napätie |
Vcc |
3.135 |
3.3 |
3.465 |
V |
- |
|||||
|
Teplota prevádzkového prípadu |
Tc |
0 |
- |
70 |
stupňa |
||||||
|
-40 |
- |
85 |
|||||||||
|
Rýchlosť prenosu dát |
DR |
- |
2.5 |
- |
Gbps |
- |
|||||
|
Celkový napájací prúd |
- |
- |
- |
300 |
mA |
- |
|||||
|
Elektrické-optické špecifikácie |
|||||||||||
|
Vysielač |
|||||||||||
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Jednotka |
Poznámka |
|||||
|
Optická centrálna vlnová dĺžka |
l |
1470 |
1490 |
1510 |
nm |
WFB54580AA-EC(I)L |
|||||
|
1520 |
1550 |
1580 |
WFB55480AA-EC(I)L |
||||||||
|
Optická spektrálna šírka (-20dB) |
Dl |
- |
- |
1 |
nm |
||||||
|
Pomer potlačenia bočného režimu |
SMSR |
30 |
- |
- |
dB |
||||||
|
Priemerný optický výstupný výkon |
Po |
-2 |
- |
3 |
dBm |
1 |
|||||
|
Pomer vyhynutia |
Er |
8.2 |
- |
- |
dB |
||||||
|
Priemerný výkon vypnutia vysielača |
- |
-45 |
dBm |
- |
|||||||
|
Výstupné oko |
V súlade s ITU-T G.957 |
2 |
|||||||||
|
Optická{0}} elektrická špecifikácia |
|||||||||||
|
Prijímač |
|||||||||||
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Jednotka |
Poznámka |
|||||
|
Prevádzková vlnová dĺžka |
l |
1520 |
1550 |
1580 |
nm |
WFB54580AA-EC(I)L |
|||||
|
1470 |
1490 |
1510 |
WFB55480AA-EC(I)L |
||||||||
|
Citlivosť |
Pr |
- |
- |
-28 |
dBm |
3 |
|||||
|
Sýtosť |
Ps |
-9 |
- |
- |
dBm |
3 |
|||||
|
Pokuta za optickú dráhu |
2 |
dB |
|||||||||
|
LOS De{0}}uplatňuje úroveň |
- |
- |
- |
-29 |
dBm |
||||||
|
Úroveň tvrdenia LOS |
- |
-45 |
- |
- |
dBm |
- |
|||||
|
Hysteréza LOS |
- |
0.5 |
- |
dB |
- |
||||||
Poznámka:
1. Optická sila je zapojená do SMF.
2. Merané pomocou PRBS 223-1 testovací vzor pri 2,5 Gbps.
3. Merané pomocou PRBS 223-1 testovací vzor @2,5Gbps, BER Menšie alebo rovné 1×10-12.
|
Elektrické charakteristiky |
|||||||
|
Parameter |
Symbol |
Min. |
Typické |
Max. |
Jednotka |
Poznámka |
|
|
MOD_DEF(0:2) |
VH |
2 |
Vcc |
V |
|||
|
VL |
0 |
0.8 |
V |
||||
|
Vysielač |
|||||||
|
Vstupná diferenciálna impedancia |
Zin |
90 |
100 |
110 |
Ω |
- |
|
|
Diferenciál výkyvu vstupu údajov |
Vin |
200 |
2400 |
mV |
|||
|
TX Zakázať |
Zakázať |
2.0 |
Vcc |
V |
|||
|
Povoliť |
0 |
0.8 |
V |
||||
|
Porucha TX |
Chyba |
2.0 |
Vcc |
V |
|||
|
Normálne |
0 |
0.8 |
V |
||||
|
Prijímač |
|||||||
|
Výstupná diferenciálna impedancia |
Zout |
90 |
100 |
110 |
Ω |
||
|
Diferenciál kolísania výstupu dát |
Vout |
700 |
1000 |
mV |
|||
|
LOS |
Vysoká |
2.0 |
Vcc |
V |
|||
|
Nízka |
0 |
0.8 |
V |
||||

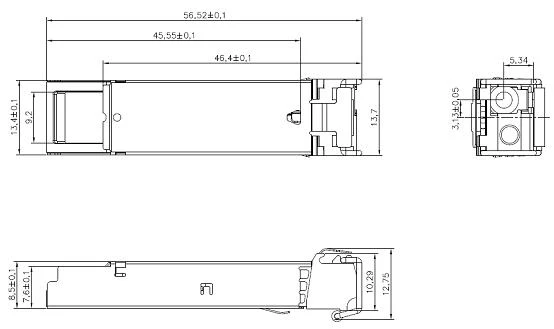

Diagram balenia (jednotka: mm)
Informácie o objednávke
|
Číslo dielu |
Popis produktu |
|
WFB54580AA-ECL |
1490T/1550R, 2,5 Gbps, LC, 80 km, 0 stupňov ~ +70 stupňov, s DDM |
|
WFB55480AA-ECL |
1550T/1490R, 2,5 Gbps, LC, 80 km, 0 stupňov ~ +70 stupňov, s DDM |
|
WFB54580AA-EIL |
1490T/1550R, 2,5 Gbps, LC, 80 km, -40 stupňov ~ +85 stupňov, s DDM |
|
WFB55480AA-EIL |
1550T/1490R, 2,5 Gbps, LC, 80 km, -40 stupňov ~ +85 stupňov, s DDM |
